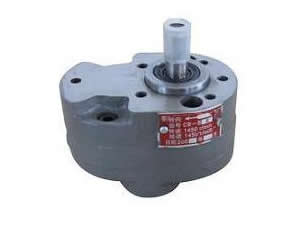

CB-B齒輪泵

更新：2020-07-02 14:13:20 點擊：

產品品牌
產品型號
產品描述
...

產品介紹

CB-B齒輪泵為外嚙合容積式齒輪泵，有直齒和斜齒兩種，用以輸送粘度為1～ 8°礦物油，油溫在10℃～60℃，如液壓油、機械油、燃料油。廣泛用于機床、液壓機械、工程機械的液壓系統，作為系統的動力源，也可用于稀油站、冶金、礦山、石油、化工、紡織機械等設備中作輸油泵、潤滑泵、燃油泵用。
CB-B型齒輪泵廣泛應用于各種機床的液壓系統中,為各個進給以及換向機構提供壓力油,同時也給各個導軌面以及潤滑點提供潤滑油,如磨床,車床,液壓機等。
CB-B齒輪泵結構簡單、噪聲低、輸油平穩、自吸性能好、工作可靠、使用壽命長。廣泛使用于機床低壓液壓傳動系統和大型機械設備中稀油站的供油和冷卻系統以及各種機械設備的潤滑系統。

CB-B系列齒輪泵使用維護說明:

1、產品用途：

本系列齒輪泵適用于低壓液壓系統中，用以輸送粘度為1～ 8°礦物油，油溫在10℃～60℃，如液壓油、機械油、燃料油，轉速1000-1500轉/分，應用于機床、液壓機械、工程機械的液壓系統，作為系統的動力源，也可用于稀油站、冶金、礦山、石油、化工、紡織機械等設備中作輸油泵、潤滑泵、增壓泵、燃油泵用。

2、結構特性：

2.1齒輪泵主要有泵體、齒輪、前蓋、后蓋、軸承、骨架油封等零部件組成。

2.2泵體、前、后蓋選用HT250灰鑄鐵，齒輪采用優質粉末冶金，泵軸選用40Cr結合鋼淬硬處理，軸承選用SF-1無油潤滑軸承或滾針軸承，密封采用雙唇丁睛橡膠(注：油液溫度在60℃-200℃時或輸送介質有腐蝕性時，訂貨時說明)，使齒輪泵工作性能穩定耐磨損，壽命長，使用斜齒輪，聲音會更低。

3、泵的特點：

3.1體積小，重量輕，結構簡單，價格低，工作可靠。

3.2具有很好的自吸性，開機時無需灌油，首次使用也不需灌油。

3.3安裝、使用、維護方便。

4、安裝、操作及注意事項：

4.1安裝：

a泵軸如與電機聯接，應采用彈性聯軸器，同心度應在0.1mm以內，用手旋轉聯軸器不得有過緊或輕重不均的現象。

b泵軸如與孔聯接，泵軸與孔的配合間隙應在0.02-0.03mm之間不許強行敲打，以免使泵軸卡死。

c泵的進油管徑不得小于或大于泵的進口直徑，進油管設計要盡可能短，彎路盡量少，出油管徑不得小于進油管徑的3/4。管道安裝前應將內壁用高壓油清洗干凈，不得存在硬顆粒雜物，進油管應安裝過濾器，過濾器的流量應是泵流量的二倍，進油管路部分的所有接頭密封要可靠，不得漏氣。

4.2操作：

a點動電機，確認泵油的旋轉方向是否與標牌上箭頭指向相同。

b開機運轉后應檢查泵進出口壓力在泵的規定使用壓力范圍內。
